Die Mitnahme der eigenen Lötstation und weiterem üblichem Kleinwerkzeug ist von Vorteil, da vom FACB nur wenige Arbeitsplätze komplett ausgestattet werden können. Die aufgeführten Kosten für Koaxkabel und R-Tuner sind reine, minimal gerundete Materialkosten. Bei der HamClock ist eine kleine Reserve enthalten da Transport- und Zollkosten pro Exemplar stark von der Anzahl der Bestellungen abhängig sind.
Mit der Anmeldung sind die entsprechenden Beträge auf das Konto des FACB einzuzahlen, damit das notwendige Material eingekauft werden kann.

Termine für Anmeldung und Auswertung der Anmeldungen:

23. Oktober 2019 ist Anmeldeschluss

25. Oktober 2019 Information über den Anmeldestand anlässlich der Monatsversammlung und konkrete Vorstellung der Projekte





Termine für die Basteltage:

1. Koaxkabel löten oder crimpen
Samstag, 14. Dezember 2019, 09:00 Uhr, ganzer  Tag

2. R-Tuner oder aperiodisches Anpassglied
Freitag, 24. Januar 2020, 18:30 Uhr und Samstag, 25. Januar 2020, 09:00 Uhr ganzer Tag

3. HamClock
Freitag, 13. März 2020, 18:30 Uhr und Samstag, 14. März 2020, 09:00 Uhr ganzer Tag


Jeweils nach Bedarf Hockabend für Fragen und Erfahrungsaustausch, etc.



Weitere Infos, Fragen und Anmeldungen können an die Email Adresse basteln@facb.ch gesendet werden.





---

Beschreibung der einzelnen Bastelprojekte



1. Koaxkabel löten oder crimpen



Wir konfektionieren Koaxkabel bestehend aus 2 BNC- resp. PL-Steckern und RG58 o.ä. Kabel für Geräteverbindungen oder als Zuleitung zu einer portablen Antenne etc. Material und Werkzeug werden vom FACB organisiert, für gelötete Stecker nach Möglichkeit eigenen Lötkolben mitbringen. Es sind keine Vorkenntnisse notwendig.

Zeitbedarf ist 1 Tag.

Länge cm  Kosten CHF
50              6.00
100            7.00
200            9.00
500          15.00
1000        25.00
1500        35.00



Symbolbild



---

2. R-Tuner oder aperiodisches Anpassglied nach DK4XU



Bei dem R-Tuner handelt es sich um einen 1:4 UNUN, welchem parallel ein 200 Ohm Lastwiderstand zugeschaltet ist. Damit können endgespeiste Drähte oder Vertikalantennen ohne weitere Anpassgeräte bei einem SWR < 2 auf mehreren Bändern betrieben werden. Dabei wird zwar ein Teil der Sendeenergie im Widerstand verheizt, ermöglicht aber einen einfachen und günstigen Betrieb von 10 – 40m, z.B. mit einem Draht von jeweils 6.60m Länge als Strahler und Radial. Detailliertere Informationen sind in der Beschreibung aus der Zeitschrift beam 12/87 nachzulesen.

Link zur Beschreibung:  www.qsl.net/dl7jv/zwa.htm



Das in der Beschreibung erwähnte Koaxkabel von mindestens 15m Länge kann im Bastelprojekt „Koaxkabel löten oder crimpen“ schon vorgängig hergestellt werden.

Nach Möglichkeit eigenen Lötkolben mitbringen. Es sind keine Vorkenntnisse notwendig.

Zeitbedarf 1.5 Tage

Unkostenbeitrag CHF 35.00

Die fertiggestellten R-Tuner überprüfen wir mit einfachen Messmitteln.

Foto: Aufgebauter R-Tuner (@ HB9CEY)



---

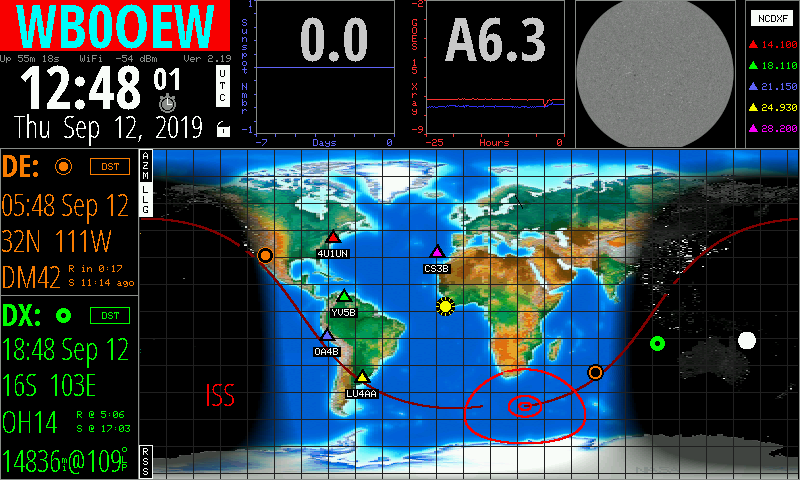

3. HamClock nach WB0OEW



Bei diesem Bastelprojekt handelt es sich um einen 9“ Touchscreen mit Adafruit Mikroprozessor, welcher viele verschiedene, für den Funkamateur interessante Informationen auf einem Gerät zusammenbringt. Abgesehen vom erstmaligen Aufspielen der Software wird danach kein Computer mehr benötigt. Alle informationen und Updates werden dann ausschliesslich über das WLAN via Internet empfangen. Die verfügbaren Informationen sind sowohl für den Kurzwellenfunker als auch für VHF, UHF und Satellitenbegeisterte nutzbar.

Alle Möglichkeiten der Darstellungen und Informationen hier zu beschreiben würde den Rahmen sprengen. Über den beigefügten Link kann man sich im Detail informieren. Der Autor ist offen für weitere Ideen und hat in den letzten Wochen eine grosse Anzahl an Updates veröffentlicht. Spannend daran ist, dass der Quellcode frei verfügbar ist und so Programmier-Interessierte grossen Einblick in die Funktionen der HamClock gewinnen können.

Link zum Autor der HamClock:  www.clearskyinstitute.com/ham/HamClock/

Siehe dazu auch den Beitrag im Archiv auf der FACP Homepage: HFClock Ham Radio Internet Based Clock/Satellite Tracker/Solar Data

Zum Bau dieser Uhr sind keine SMD-, aber geübte Lötfähigkeiten für die Verdrahtung der einzelnen Komponenten gefragt. Eine mittlere Bastelerfahrung ist von Vorteil, diese muss jedoch nicht aus dem Elektroniksektor kommen. Sonst sind keine Vorkenntnisse notwendig. Das Aufspielen der Software und den ersten Einstieg in die Bedienung machen wir dann gemeinsam.

Nach Möglichkeit eigene Lötstation und Kleinwerkzeug wie Zange, Pinzette, Lupe etc. mitbringen.

Zeitbedarf  1.5 Tage

Kosten CHF 150.00
